防凍的基本原理和方法

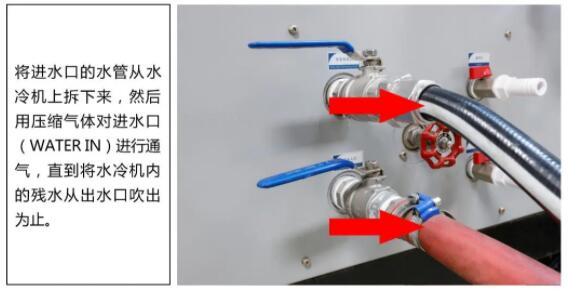

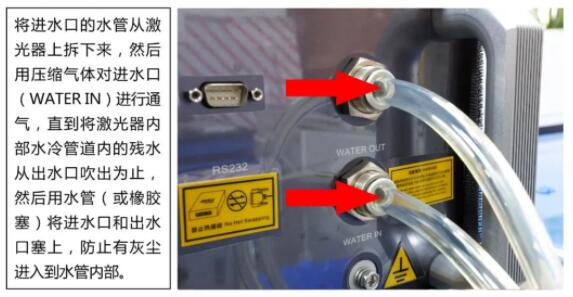

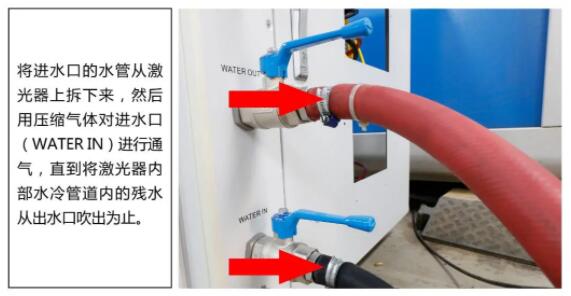

冷卻水存在“冰點”,當冷卻水溫度低于“冰點”時,冷卻水凝固同時體積膨脹,造成激光器冷卻系統中的過流部件,如水冷板、分水器等部件膨脹變形,甚至出現脹裂。對于大功率激光器來說,其核心光學器件均安裝在水冷板上,水冷板脹裂,將直接導致激光器必須返廠維修,從而給用戶帶來較大的經濟損失。因此,必須做好激光器的冬季防凍措施。以下為3種解決方案: ■ 保持冷水機不停機,在當?shù)夭粫k姷那闆r下,可保持冷水機運轉,同時將低溫水和常溫水均設置為5℃左右; ■ 排空機器內的冷卻水, 每次使用完畢后將激光器和水冷機內的冷卻水排空; ■ 使用防凍液替換冷卻水,當使用環境經常停電以及不具備每天排空冷卻水的條件時,則必須使用防凍液。 以下是排水方法 水冷機示例圖 多模激光器示例圖 單模激光器示例圖 防凍液的選擇 ■ 請根據當?shù)貧鉁?,選擇合適冰點的防凍液。防凍液的選擇不是冰點越低越好,而是根據當?shù)刈畹蜌鉁?,選擇略低于當?shù)貧鉁氐姆纼鲆杭纯?,添加比例?:7(30%防凍液,70%水)。 ■ 推薦使用專業品牌的防凍液。 國外品牌防凍液 注意:任何防凍液不能完全替代去離子水,不推薦全年長時間使用。冬天過后建議使用去離子水或蒸餾水清洗管路,并恢復使用去離子水或蒸餾水作為冷卻劑。 注意事項 ■ 當外界溫度≥5℃時,水冷機可使用電加熱模式(自動間斷式開啟); ■ 當外界溫度<5℃時, 水冷機需要使用連續制冷模式(自動持續開啟);

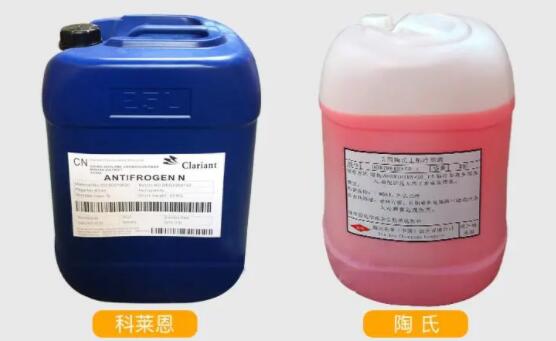

國外品牌:推薦使用以美國陶氏化學為代表的DowthemSR-1產品或CLARIANT(科萊恩)品牌,適用于激光系統中的防凍液有兩種型號:
1) Antifrogen?N 乙二醇-水型;
2) Antifrogen?L 丙二醇-水型;
國內品牌:推薦以朝陽光大化工為代表的LM系列產品。
■ 無論水冷機處于哪種工作模式,防凍期間都需要保持水路循環;
■ 如果長時間停機(如春節停工期間),建議排空設備內的冷卻水,并且使用壓縮空氣將設備內(包括激光器、冷水機)的殘留水吹凈。
